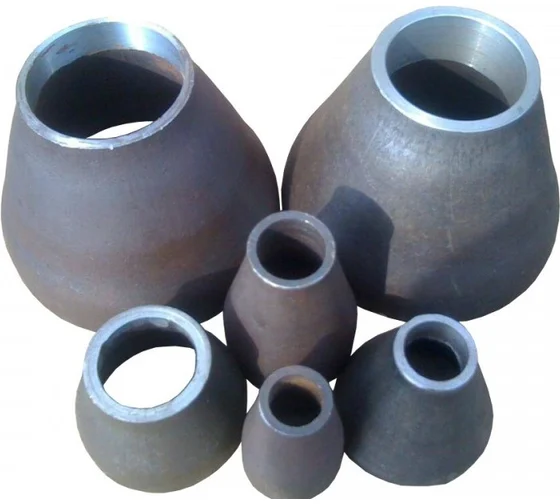

Переход стальной концентрический Дн 57х3,0-25х1,6 (Ду 50х20) бесшовный ГОСТ 17378-2001 КАЗ
-
Вес0,2 кг
-
ГОСТ17378-2001
-
Диаметр присоединения57х25 мм
-
Длина L45 мм
-
Материал изделиясталь 20
-
Тип присоединенияпод приварку
Переход стальной концентрический Дн 57×3,0 – 25×1,6 (Ду 50×20), бесшовный, ГОСТ 17378-2001, КАЗ
Назначение
Стальной концентрический переход используется для плавного уменьшения диаметра трубопровода с условного прохода 50 мм до 20 мм. Применяется в системах водоснабжения, отопления, технологических трубопроводах, а также в линиях, транспортирующих газ, пар или неагрессивные жидкости.
Конструкция и размеры
-
Тип: концентрический переход
-
Метод изготовления: бесшовный
-
Исходный диаметр: 57 мм, толщина стенки 3,0 мм
-
Выходной диаметр: 25 мм, толщина стенки 1,6 мм
-
Условный проход: Ду 50 → Ду 20
-
Исполнение: по ГОСТ 17378-2001
-
Производитель / обозначение: КАЗ
Концентрическая форма обеспечивает симметричное изменение диаметра по оси трубопровода, что снижает локальные потери давления и исключает перекосы в трассе.
Материал и свойства
-
Изготавливается из углеродистой стали, предназначенной для работы под давлением.
-
Бесшовная технология обеспечивает высокую прочность, стойкость к вибрациям и длительный срок службы.
-
Допускается эксплуатация при повышенных температурах и давлениях — в рамках параметров, установленных соответствующим ГОСТ и маркой стали.
Область применения
-
Отопительные системы и котельные узлы
-
Промышленные трубопроводы
-
Системы подачи воды и технических жидкостей
-
Газовые и паровые линии
-
Трубопроводные сборки, где требуется надёжный переход на меньший диаметр
Преимущества
-
Плавное и равномерное уменьшение диаметра
-
Прочность благодаря бесшовному исполнению
-
Соответствие ГОСТ обеспечивает стандартизированные размеры и совместимость с трубами Ду 50 и Ду 20
-
Удобен в монтаже сваркой
