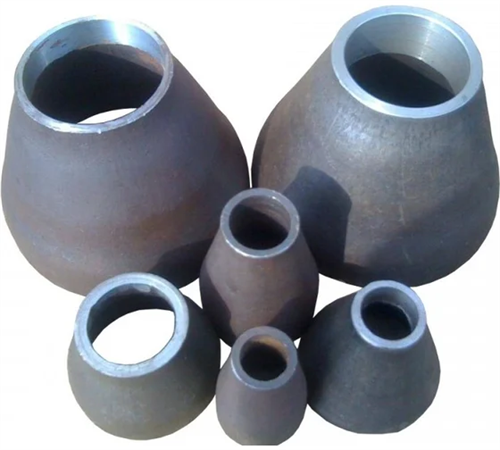

Переход стальной концентрический ПК 273х10- 219х8 ст.20 ГОСТ 17378-01
-
Вес8,5 кг
-
ГОСТ17378-01
-
Диаметр присоединения273х219 мм
-
Длина L180 мм
-
Материал изделиясталь 20
-
Тип присоединенияпод приварку
Переход стальной концентрический ПК 325×10 – 273×10, сталь 20, ГОСТ 17378-01
Назначение
Стальной концентрический переход применяется для уменьшения диаметра трубопровода с 325 мм до 273 мм при сохранении осевой симметрии линии. Используется в магистральных, промышленных и энергетических системах, где требуется надёжное, герметичное и прочное соединение труб различного диаметра, рассчитанное на высокие нагрузки и давление.
Основные характеристики
-
Тип изделия: переход концентрический (ПК)
-
Стандарт изготовления: ГОСТ 17378-01
-
Материал: сталь 20
-
Диаметр большой стороны: 325 мм
-
Толщина стенки большой стороны: 10 мм
-
Диаметр малой стороны: 273 мм
-
Толщина стенки малой стороны: 10 мм
-
Способ монтажа: сварное соединение (стыковая сварка)
Описание и свойства
Переход выполнен по концентрической схеме, что обеспечивает плавное и равномерное уменьшение диаметра без смещения оси трубопровода. Такая конструкция минимизирует турбулентность и гидравлические потери, что особенно важно в больших трубопроводах.
Сталь 20 обладает высокой свариваемостью, достаточной пластичностью и прочностью, что позволяет изделию выдерживать значительные механические, температурные и вибрационные нагрузки.
Соответствие ГОСТ 17378-01 гарантирует точность геометрии, стандартизированные размеры, правильные углы сопряжения и полную совместимость с трубами номинальных диаметров 325 и 273 мм.
Области применения
-
Магистральные трубопроводы (вода, пар, газ, технические среды)
-
Теплоэнергетические системы и котельные установки
-
Промышленные технологические линии и коллекторы
-
Системы высокого давления
-
Узлы обвязки насосного, компрессорного и теплотехнического оборудования
Преимущества
-
Плавное уменьшение диаметра без нарушения соосности
-
Высокая прочность и долговечность за счёт толщины стенки 10 мм
-
Оптимальная свариваемость и надёжность стыкового соединения
-
Устойчивость к температурным деформациям и вибрационным нагрузкам
-
Полное соответствие требованиям ГОСТ, что обеспечивает совместимость и безопасность эксплуатации
