Переход стальной концентрический ПК 76х 3,5- 57х 3 ст.20 ГОСТ 17378-01
-
Вес0,4 кг
-
ГОСТ17378-01
-
Диаметр присоединения76х57 мм
-
Длина L70 мм
-
Материал изделиясталь 20
-
Тип присоединенияпод приварку

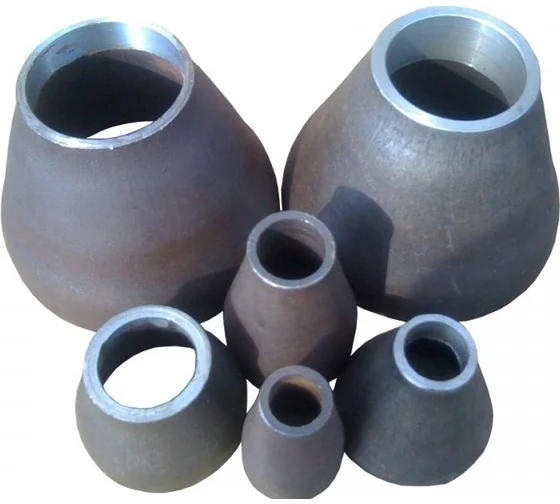

Переход стальной концентрический ПК 76×3,5 – 57×3, сталь 20, ГОСТ 17378-01
Назначение
Концентрический стальной переход предназначен для последовательного уменьшения диаметра трубопровода с 76 мм до 57 мм при сохранении осевой симметрии. Применяется в системах водоснабжения, отопления, газоснабжения, паропроводах и промышленных технологических линиях.
Основные характеристики
-
Тип изделия: переход концентрический (ПК)
-
Стандарт изготовления: ГОСТ 17378-01
-
Материал: сталь 20
-
Диаметр большой стороны: 76 мм
-
Толщина стенки большой стороны: 3,5 мм
-
Диаметр малой стороны: 57 мм
-
Толщина стенки малой стороны: 3 мм
-
Метод соединения: сварка
Описание и свойства
Концентрическая конструкция обеспечивает ровное, плавное сужение диаметра без смещения оси трубопровода, что снижает гидравлические потери и исключает перекосы линии.
Сталь 20 характеризуется хорошей свариваемостью, пластичностью и достаточной прочностью, что делает переход пригодным для эксплуатации в условиях давления, вибраций и температурных нагрузок.
Соответствие ГОСТ 17378-01 гарантирует точность геометрии, стандартизированные размеры и полную совместимость с трубами соответствующих диаметров.
Области применения
-
Тепловые и водяные магистрали
-
Газовые и паровые трубопроводы
-
Технологические линии в промышленности
-
Системы обвязки котельного, насосного и технологического оборудования
-
Модернизация и ремонт действующих трубопроводных систем
Преимущества
-
Плавное уменьшение диаметра без нарушения соосности
-
Высокая надёжность сварного монтажа
-
Устойчивость к механическим и температурным нагрузкам
-
Долговечность благодаря свойствам стали 20
